净油机洁油机
上架时间:
2019-07-08

  • 结构

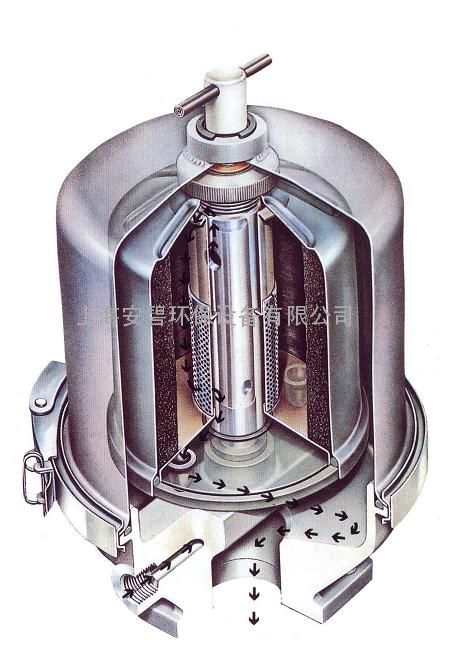

AP-600离心式洁油器由底座、转子总成、轴、罩、壳组成。

  1. 底座:底座正置式,正置式一般装置在油箱上。进油旋入螺纹管接头制造。底座限压阀由阀片、限压阀套、弹簧、限压阀芯及螺塞组成。

  2. 转子总成:转子总成其结构;上转子体和下转子体组成。由O型橡胶密封圈、密封螺母紧固。上导流罩由弹簧顶紧靠在上转子体的筋上,下导流罩和导流板则依托在下转子体内。由于上下导流罩的作用,可以组织油流均匀地进入油腔。在下转子体的两块对称蜗壳形的凸面上,装有喷油方向相反的两只喷嘴。

  3. 轴:轴安装在底座上,转子总成上下轴衬与轴的上下轴颈配合。

  4. 罩壳:罩壳下端面用O型橡胶密封圈与底座配合,其上端小孔套在轴的轴头上用盖形螺母拧紧,使之固定。罩壳上开有观察孔,用透明板遮盖,便于检查转子工作情况。



  • 工作原理

AP-600离心式洁油器是用离心原理与液力反作用原理工作。需要过滤的油液由主油道分流进入离心洁油器底座。油流沿主轴的油道,经轴上的小孔进入套装在轴上的转子内,上导流罩把滑油导向转子边缘,然后向下流动,流入下导流罩的净油室,**自转子底部的喷嘴高速喷出,这时自二个喷嘴喷出的高速油射流产生的反作用力形成一对力偶,驱动转子绕轴高速旋转。油液和混在油中的杂质也随着转子一同旋转,受到一个相当大的离心力,比重大于油的杂质,将移向转子内壁,**附着壁上逐渐形成一层污垢。
清洁的油液自底座出口靠自重流入油箱。转子专速愈高,被分离的油中杂质颗粒直径也愈小,AP-400离心式洁油器可分离的杂质直径*小可达1微米。

  • 使用维护:

  1. 安装注意事项

  1. 离心洁油器装置在油箱顶上或侧面时,均要注意与滤器底盘法兰联结部位的足够强度以减少振动和噪声。

  2. 一般将底座法兰管道**点高于油面,做到顺利卸油,不影响转子正常工作。

  3. 离心洁油器安装时应保证有一定的拆装高度。

  4. 注意观察孔的安装位置,以便检查。
